技术参数

可选型号：
S™/SS™/CLA™/CLS™/CLSS™ 螺母为薄板提供高推出力和高扭出力的载荷螺纹
H™（非自锁）和 HNL™（自锁）螺母的螺纹提供较高的推出力和旋出力

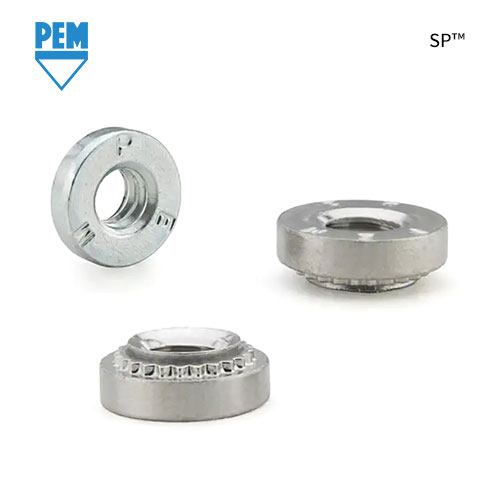

SP™, PEM 300® 螺母为不锈钢薄板提供高强度载荷的螺纹，不锈钢板厚度可以薄达.030〃/0.8mm
SH™ 超级面板螺母用于安装到更高硬度薄板中

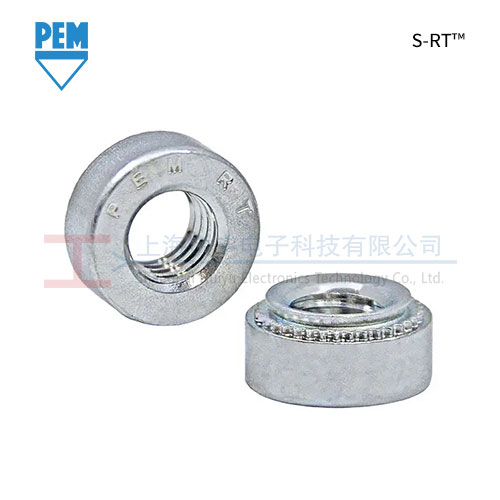

S-RT™ 可自由旋转型锁紧螺母可以保持自由旋转直至受到夹持力作用。承载侧面的改良螺纹角提供了抗振锁定功能
SMPS™/ SMPP™ 螺母适用于更薄的板材,并靠近边缘的安装应用
SL™ 自锁螺母设计带有独特而经济的 TRI-DENT® 锁定功能，可满足 3 点循环的锁定性能要求

产品介绍
工具料号
产品视频
技术文档

021-54408803 / 021-54721680

PEM压铆螺母 CL 自扣紧螺母的安装方法是将它们放入安装板上相应尺寸的孔中，然后向螺母头部施加平行挤压力。螺母头部周围的安装板材料发生冷变形流入容槽，从而使紧固件成为安装板的组成部分。齿形排料器可以防止安装后的紧固件发生转动。

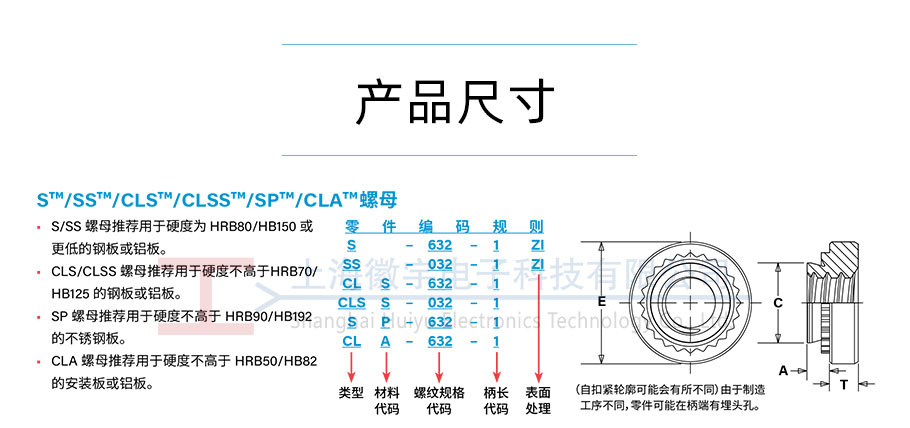

S™/SS™/CLS™/CLSS™/SP™ 螺母 尺寸单位为mm

螺纹规格	类型			螺纹代码	柄长代码	A (柄长) 最大值	最小板材参考厚度（1）	板材安装孔尺寸 +0.08	C 最大值	E ±0.25	T ±0.25	最小孔边距
	紧固件材料
	碳钢	不锈钢	硬化不锈钢
M2 x 0.4	S	CLS	SP	M2	0 (2)	0.77	0.8	4.22	4.2	6.35	1.5	4.8
					1	0.97	1
					2	1.38	1.4
M2.5 x 0.45	S	CLS	SP	M2.5	0	0.77	0.8	4.22	4.2	6.35	1.5	4.8
					1	0.97	1
					2	1.38	1.4
M3 x 0.5	S	CLS	SP	M3	0	0.77	0.8	4.22	4.2	6.35	1.5	4.8
					1	0.97	1
					2	1.38	1.4
M3.5 x 0.6	S	CLS	—	M3.5	0	0.77	0.8	4.75	4.73	7.11	1.5	5.6
					1	0.97	1
					2	1.38	1.4
M4 x 0.7	S	CLS	SP	M4	0	0.77	0.8	5.41	5.38	7.87	2	6.9
					1	0.97	1
					2	1.38	1.4
M5 x 0.8	SS	CLSS	SP	M5	0	0.77	0.8	6.35	6.33	8.64	2	7.1
					1	0.97	1
					2	1.38	1.4
M6 x 1	S (3)	CLS	SP	M6	00 (2)	0.89	0.92	8.75	8.73	11.18	4.08	8.6
					0 (2)	1.15	1.2
					1	1.38	1.4
					2	2.21	2.29
M8 x 1.25	S (3)	CLS	SP	M8	1	1.38	1.4	10.5	10.47	12.7	5.47	9.7
					2	2.21	2.29
M10 x 1.5	S	CLS	SP	M10	1	2.21	2.29	14	13.97	17.35	7.48	13.5
					2 (2)	3.05	3.18
M12 x 1.75	S	—	—	M12	1	3.05	3.18	17	16.95	20.57	8.5	16

CLA™ 螺母尺寸单位为mm

螺纹规格 x 牙距	类型	螺纹代码	柄长代码	A (柄长) 最大值	最小板厚（1）	板材安装孔尺寸 +0.08	C 最大值	E ±0.25	T ±0.25	最小孔边距
	紧固件材料
	铝
M2 x 0.4	CLA	M2	1	0.98	1	4.22	4.2	6.35	1.5	4.8
			2	1.38	1.4
M3 x 0.5	CLA	M3	1	0.98	1	4.75	4.73	6.35	2	5.6
			2	1.38	1.4
M3.5 x 0.6	CLA	M3.5	1	0.98	1	5.41	5.38	7.11	2	6.9
			2	1.38	1.4
M4 x 0.7	CLA	M4	1	0.98	1	5.94	5.92	7.8	3	7.1
			2	1.38	1.4
M5 x 0.8	CLA	M5	1	0.98	1	7.52	7.49	9.4	3.8	7.9
			2	1.38	1.4
M6 x 1	CLA	M6	1	1.38	1.4	8.75	8.73	11.18	4.08	8.6
			2	2.21	2.3

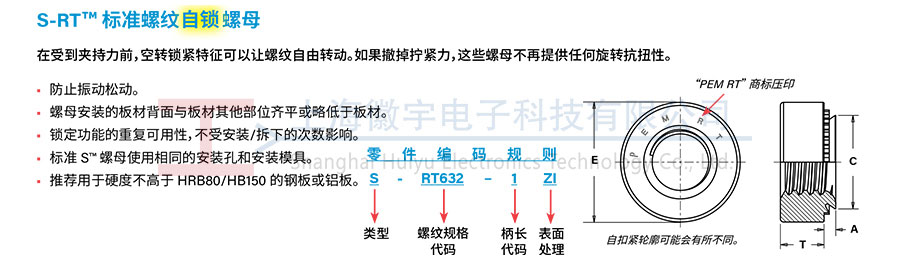

S-RT™ 标准螺纹自锁螺母 尺寸单位为mm

螺纹规格 x 牙距	类型	螺纹代码	柄长代码	A (柄长) 最大值	最小板材厚度参考值（1）	板材安装孔尺寸 +0.08	C 最大值	E ±0.25	T ±0.25	最小孔边距
M3 x 0.5	S	RTM3	0	0.77	0.8	4.22	4.2	6.35	1.5	4.8
			1	0.97	1
			2	1.38	1.4
M4 x 0.7	S	RTM4	0	0.77	0.8	5.41	5.38	7.87	2	6.9
			1	0.97	1
			2	1.38	1.4
M5 x 0.8	SS	RTM5	0	0.77	0.8	6.35	6.33	8.64	2	7.1
			1	0.97	1
			2	1.38	1.4
M6 x 1	S	RTM6	00	0.89	0.92	8.75	8.73	11.18	4.08	8.6
			0	1.15	1.2
			1	1.38	1.4
			2	2.21	2.29
M8 x 1.25	S	RTM8	1	1.38	1.4	10.5	10.47	12.7	5.47	9.7
			2	2.21	2.29

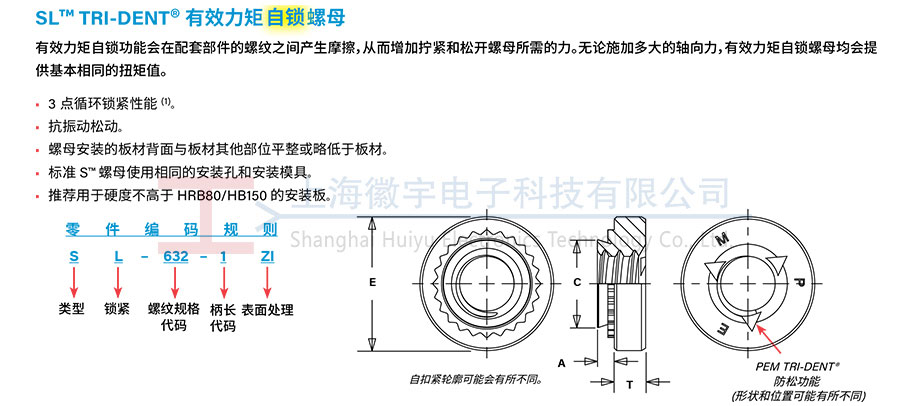

SL™ TRI-DENT® 有效力矩自锁螺母 尺寸单位为mm

螺纹规格 x 牙距	类型	螺纹代码	柄长代码	A (柄长) 最大值	最小板厚	安装孔尺寸 +0.08	C 最大值	E ±0.25	T ±0.25	最小孔边距
M3 x 0.5	SL	M3	1	0.98	1	4.22	4.2	6.35	1.5	4.8
			2	1.38	1.4
M3.5 x 0.6	SL	M3.5	1	0.98	1	4.75	4.73	7.11	1.5	5.6
			2	1.38	1.4
M4 x 0.7	SL	M4	1	0.98	1	5.41	5.38	7.87	2	6.9
			2	1.38	1.4
M5 x 0.8	SL	M5	1	0.98	1	6.35	6.33	8.64	2	7.1
			2	1.38	1.4
M6 x 1	SL	M6	1	1.38	1.4	8.75	8.73	11.18	4.08	8.6
			2	2.21	2.3
M8 x 1.25	SL	M8	1	1.38	1.4	10.5	10.47	12.7	5.47	9.7
			2	2.21	2.3
M10 x 1.5	SL	M10	1	2.21	2.29	14	13.97	17.35	7.48	13.5
			2	3.05	3.18

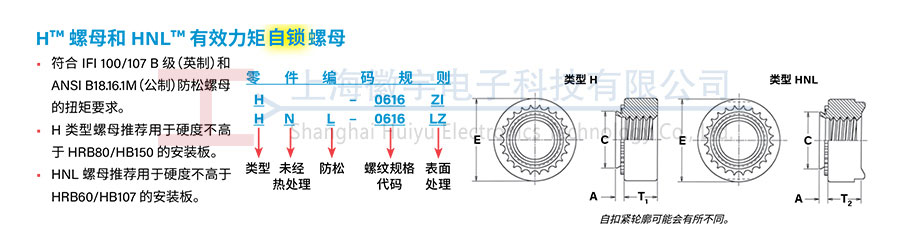

H™ 螺母和 HNL™ 有效力矩自锁螺母 尺寸单位为mm

螺纹规格 x 牙距	类型		螺纹代码	A (柄长) 最大值	最小板厚	安装孔尺寸 +0.13	C 最大值	E ±0.25	T1	T2	最小孔边距
	非自锁紧	自锁紧 (1)							非自锁紧	自锁紧
	非自锁紧	自锁紧 (1)							±0.13	±0.25
M6 x 1	—	HNL	M6	1.48	1.48	8.75	8.72	12.7	5		10
M8 x 1.25	—	HNL	M8	1.48	1.48	10.5	10.47	14.6	6.3		11
M10 x 1.5	H	HNL	M10	1.48	1.48	12.7	12.67	16.5	7.9		12

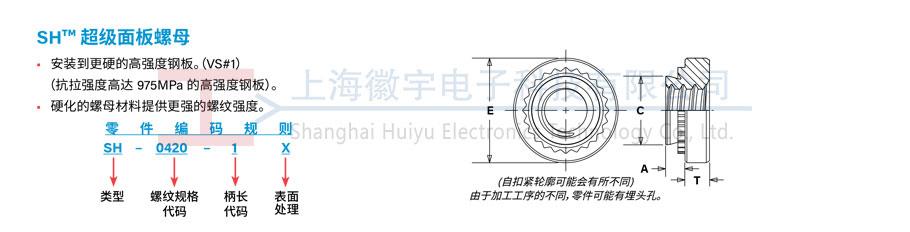

SH™ 超级面板螺母 尺寸单位为mm

螺纹规格 x 牙距	类型	螺纹代码	柄长代码	A (柄长) 最大值	最小孔边距 (1)	安装孔尺寸 +0.08	C 最大值	E ±0.25	T ±0.25	最小孔边距
	紧固件材料
	硬化合金钢
M6 x 1	SH	M6	1	1.38	1.4	8.75	8.73	11.18	4.08	8.6
			2	2.21	2.29
M8 x 1.25	SH	M8	1	1.38	1.4	10.5	10.47	12.7	5.47	9.7
			2	2.21	2.29
M10 x 1.5	SH	M10	1	2.21	2.29	14	13.97	17.35	7.48	13.5

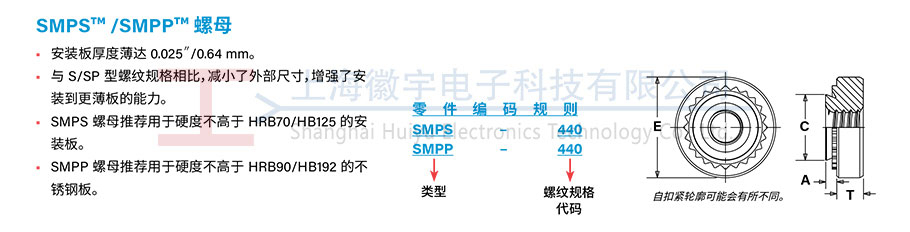

SMPS™ /SMPP™ 螺母 尺寸单位为mm

螺纹规格 x 牙距	类型		螺纹代码	A (柄长) 最大值	最小板厚	安装孔尺寸 +0.08	C 最大值	E ±0.25	T ±0.25	最小孔边距
	紧固件材料									最小孔边距
	不锈钢	硬化不锈钢								SMPS	SMPP
M2.5 x 0.45	SMPS	SMPP	M2.5	0.61	0.64	3.8	3.79	5.6	1.4	3.7	3.9
M3 x 0.5	SMPS	SMPP	M3	0.61	0.64	4.24	4.22	5.6	1.4	4.3	5.1
